今天為大家介紹一項國家發明專利——無線遠傳超聲波水表。該專利由浙江威星智能儀表股份有限公司申請，并于2019年1月18日獲得授權公告。

內容說明

本發明屬于無線遠傳表領域，涉及一種多信道無線射頻技術應用于水、電、氣無線遠傳表，具體涉及一種內置天線無線遠傳表。

發明背景

隨著水資源越來越缺乏的現狀，水費計算也成為普通居民日益關心的問題，而傳統的機械式水表存在計量精度不夠、異常情況無法時刻監控的情況，尤其發生水管漏水的異常情況時會造成大量水資源的浪費。

隨著科技日新月異的發展，人工的操作逐漸被電腦或者機器取代，而傳統的水表需要人工抄讀，耗費大量人力物力。

基于以上兩種現狀，設計一款計量精度高，融合LoRaWan無線遠傳超聲波水表，超聲波計量實現了高精度指標，終端表具能將每天的用水量以及其它參數例如水流的流速、水溫等通過無線遠傳技術發送到電腦系統端，實現了用水動態數據的掌控，并且能及時捕捉到用戶用水的異常情況，防止意外的發生。

發明內容

本發明針對現有技術的不足，提出了一種無線遠傳超聲波水表。

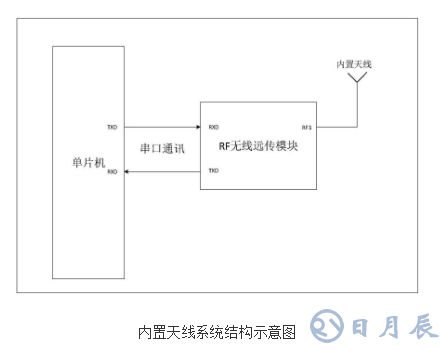

本發明包括單片機、無線RF收發模塊、內置天線，所述的無線RF收發模塊與單片機通過串口相連，由供電電路以及串口通訊電路構成；所述的供電電路包括4個電容、一個二極管、一個穩壓芯片1206B33和一個斷點S1，所述的二極管一端與電池正極相連，另一端與第一電容C1相連，所述的第一電容C1另一端接地，所述的斷點S1一端與二極管以及第一電容C1的一端相連，另一端與第二電容C2以及穩壓芯片U1的2腳相連，所述的第二電容C2一端與斷點以及穩壓芯片U1的2腳相連，另一端接地，所述的穩壓芯片U1的2腳與第二電容C2相連，1腳接地，3腳與第三電容C3一端、第四電容C4的一端以及無線遠傳模塊的VDD腳相連，所述的第三電容C3另一端接地，所述的第四電容C4另一端接地。

所述的串口通訊電路由單片機的TXD以及RXD兩個I/O口與RF無線收發模塊的TXD以及RXD兩個I/O口相連，其中單片機的TXD連接RF無線收發模塊的RXD，單片機的RXD連接RF無線收發模塊的TXD。

本發明的有益效果：

本發明為一種無線遠傳超聲波水表，相比于傳統的機械式水表而言，利用超聲波的特性實現了高精度計量。其天線為內置，相對于外置天線的遠傳水表而言避免了天線被破壞導致遠傳功能失效的情況，且外觀變的更加美觀。
